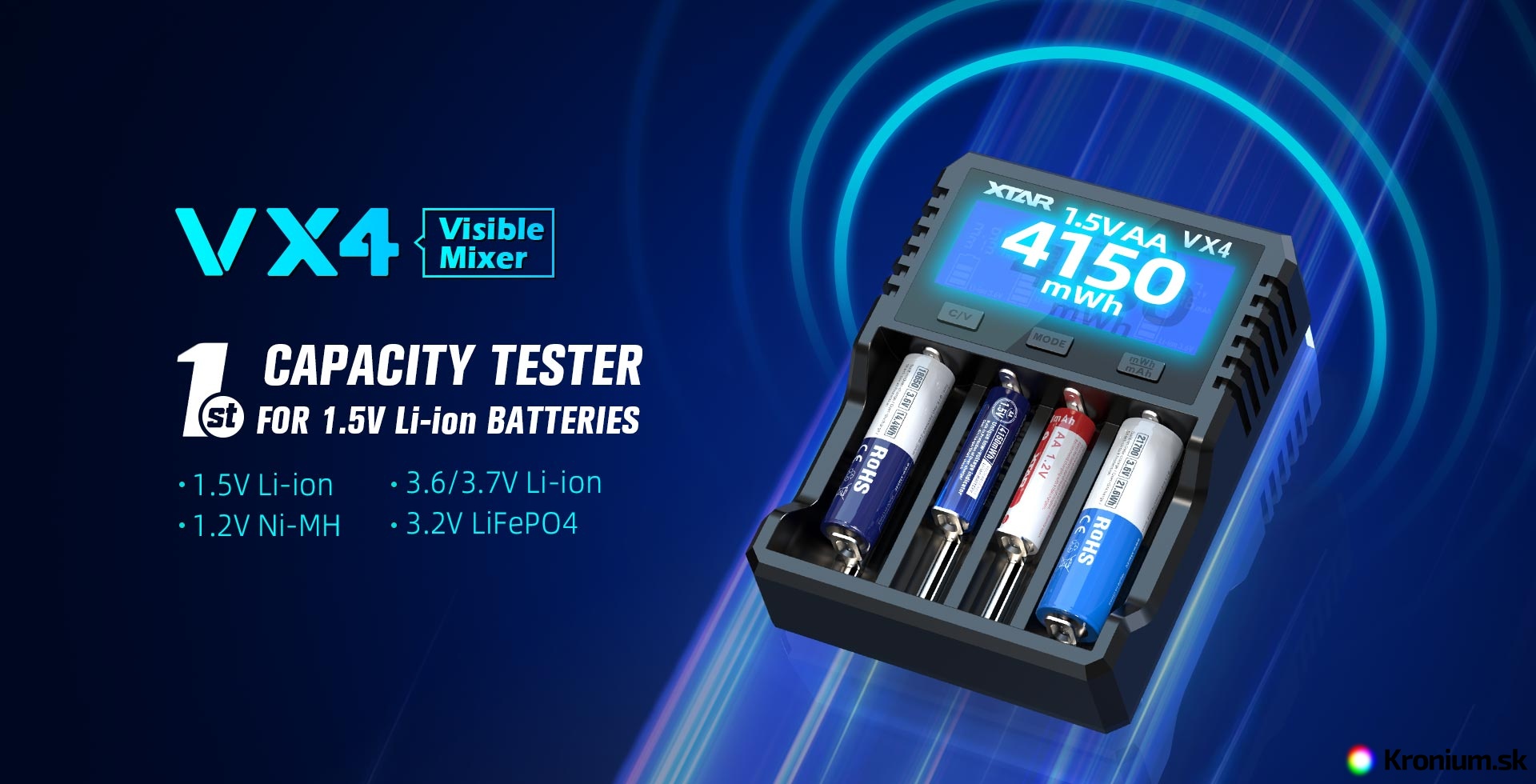

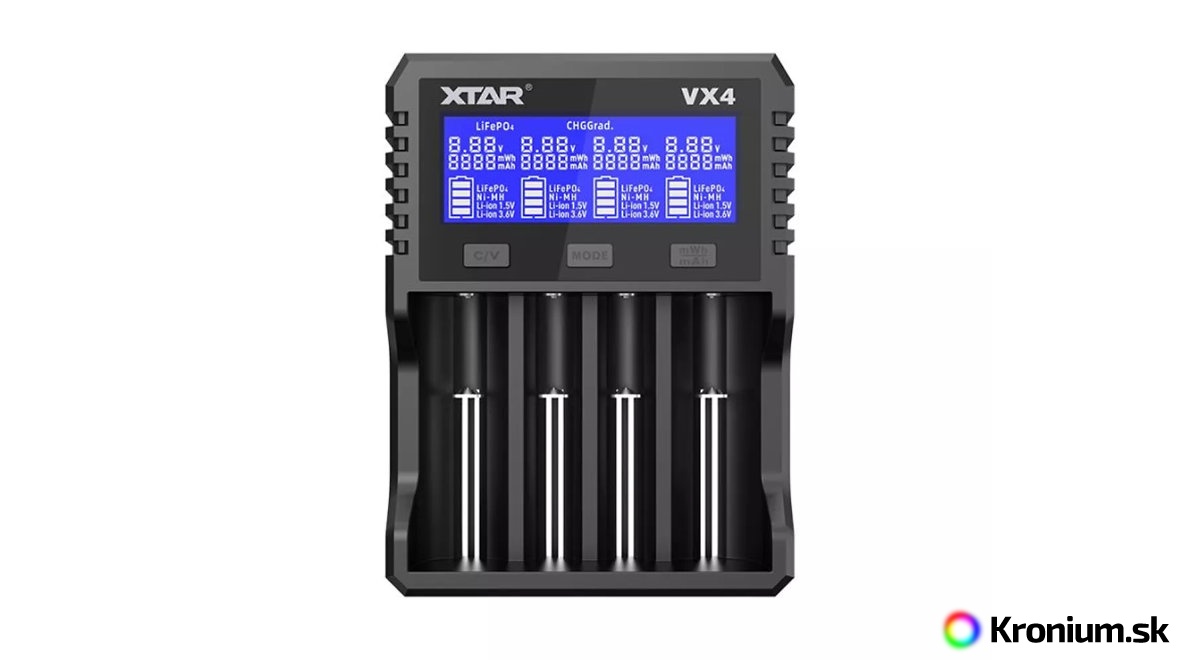

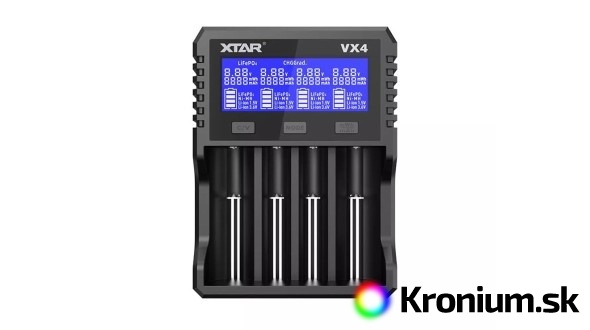

Xtar VX4 je univerzálna nabíjačka a tester kapacity, ktorá búra hranice kompatibility. Je určená pre 3,7V/3,6V Li-Ion, NiMH/NiCd a novo podporuje aj 1,5V Li-ion a 3,2V LiFePO4 akumulátory. Vďaka predĺženým slotom (podpora dĺžky 34–80 mm) pojme aj najdlhšie chránené akumulátory typu 21700 s ochrannou elektronikou.
Nabíjačka disponuje dvoma voliteľnými režimami pre rôzne chémie: Štandardný (pre 3,6V/3,7V Li-ion, 1,5V Li-ion a NiMH) a LiFePO4 režim (pre 3,2V LiFePO4). Každý slot je riadený nezávisle, čo umožňuje nabíjať rôzne typy batérií naraz (mixovať je možné v rámci zvoleného režimu). Na prehľadnom LCD displeji sa zobrazuje napätie, kapacita a prúd. Užitočnou vlastnosťou je schopnosť merania kapacity (Grading) u všetkých podporovaných batérií vrátane moderných 1,5V Li-ion akumulátorov. Upozornenie: USB verzie 1,5 V Li-ion akumulátorov môžu mať obmedzenú kompatibilitu. V režime Grading u nich nabíjačka často beží v nekonečnom cykle.
Maximálny nabíjací prúd je až 3000 mA (1 slot) pri použití USB zdroja s výkonom aspoň 20W. U 3,6V/3,7V Li-ion a LiFePO4 je možné prúd manuálne regulovať. Pokiaľ má batéria vysoký vnútorný odpor, nabíjačka automaticky zníži prúd bez ohľadu na manuálne nastavenie, aby nedošlo k prehriatiu batérie. Pre 1,5V Li-ion a NiMH akumulátory je prúd fixne nastavený na bezpečných 500 mA.
Parametre USB nabíjačky Xtar VX4
- Štyri nezávisle monitorované nabíjacie kanály.
- Fyzická kompatibilita: Podporuje akumulátory s dĺžkou 34 až 80 mm (ideálne pre dlhé 21700 s ochranou) a priemerom 10 až 32 mm.

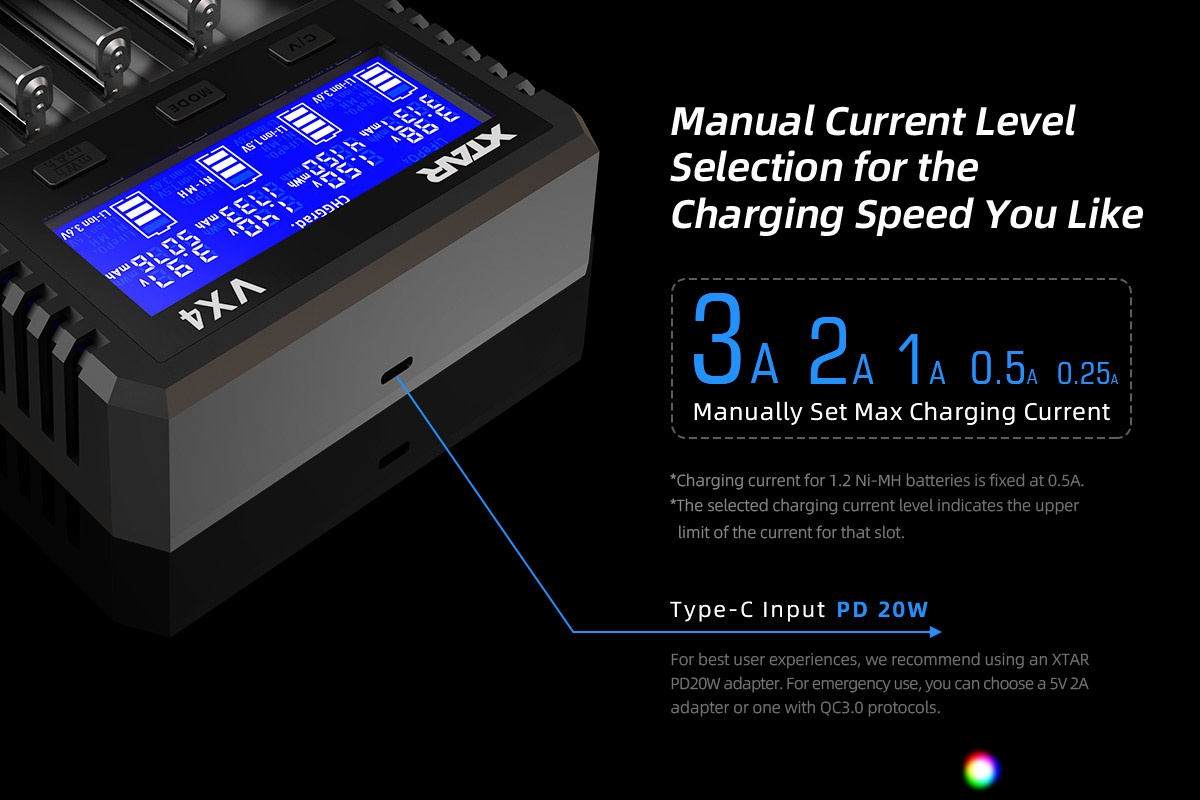

- Podpora protokolov: Odporúčané PD2.0 (12V 1.67A) pre maximálny výkon. Podporuje aj QC3.0 (9V 2A) a 5V 2A (s obmedzeným výkonom).
- Podporované veľkosti batérií:

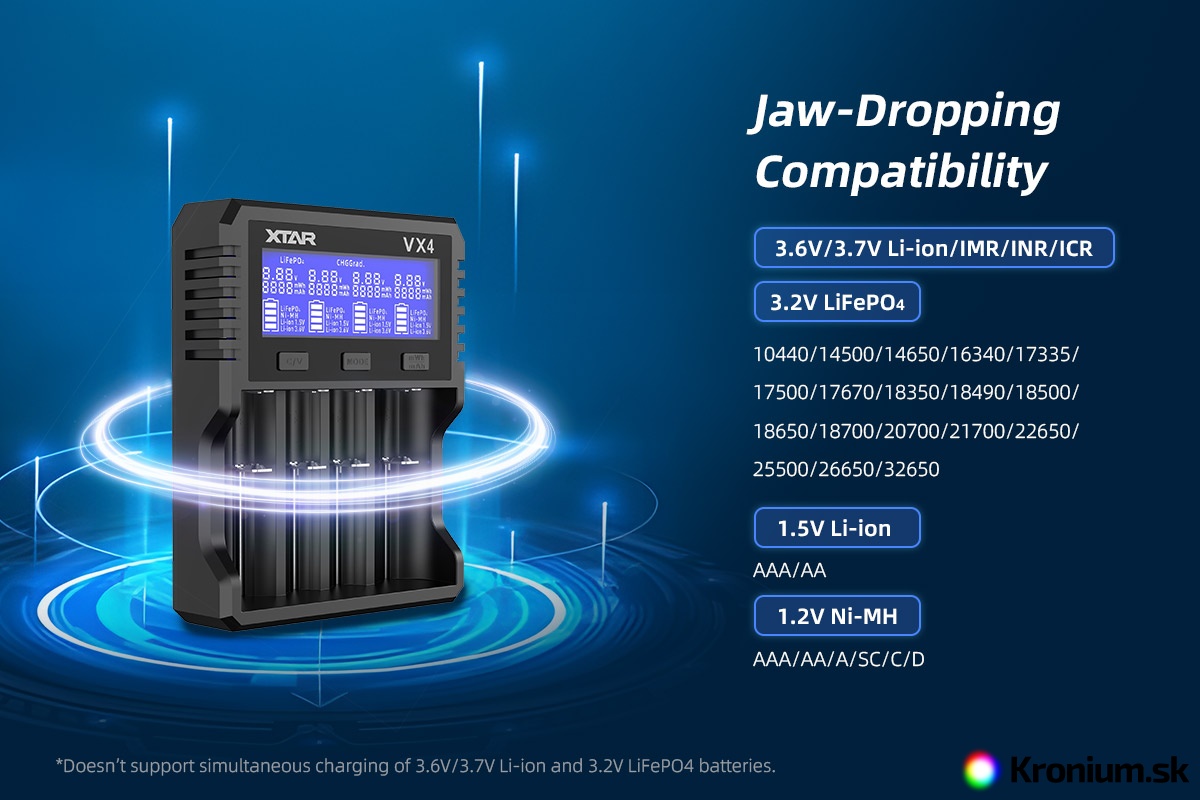

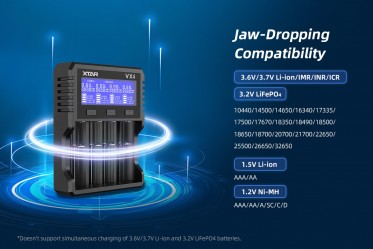

- 3,6/3,7V Li-ion & 3,2V LiFePO4: 32650, 26650, 25500, 22650, 21700 (aj chránené), 20700, 18700, 18650, 18500, 18490, 18350, 17670, 17500, 17335, 16340/RCR123A, 14650, 14500, 10440.
- 1,5V Li-ion: AA, AAA.
- NiMH/NiCd: D, C, SC, AA, AAA.
- Nabíjací prúd:
- 3,6V/3,7V Li-ion / LiFePO4: Manuálne voliteľný 0,25 A, 0,5 A, 1 A, 2 A, 3 A. (Max: 1x 3 A, 2x 2 A, 4x 1 A).
- 1,5V Li-ion / NiMH: Fixný prúd 0,5 A (bezpečné nabíjanie pre malé články).
- Vybíjací prúd: fixný 0,3 A pre všetky typy batérií.
- Pokiaľ má batéria vysoký vnútorný odpor, nabíjačka automaticky zníži prúd bez ohľadu na manuálne nastavenie, aby nedošlo k prehriatiu batérie.

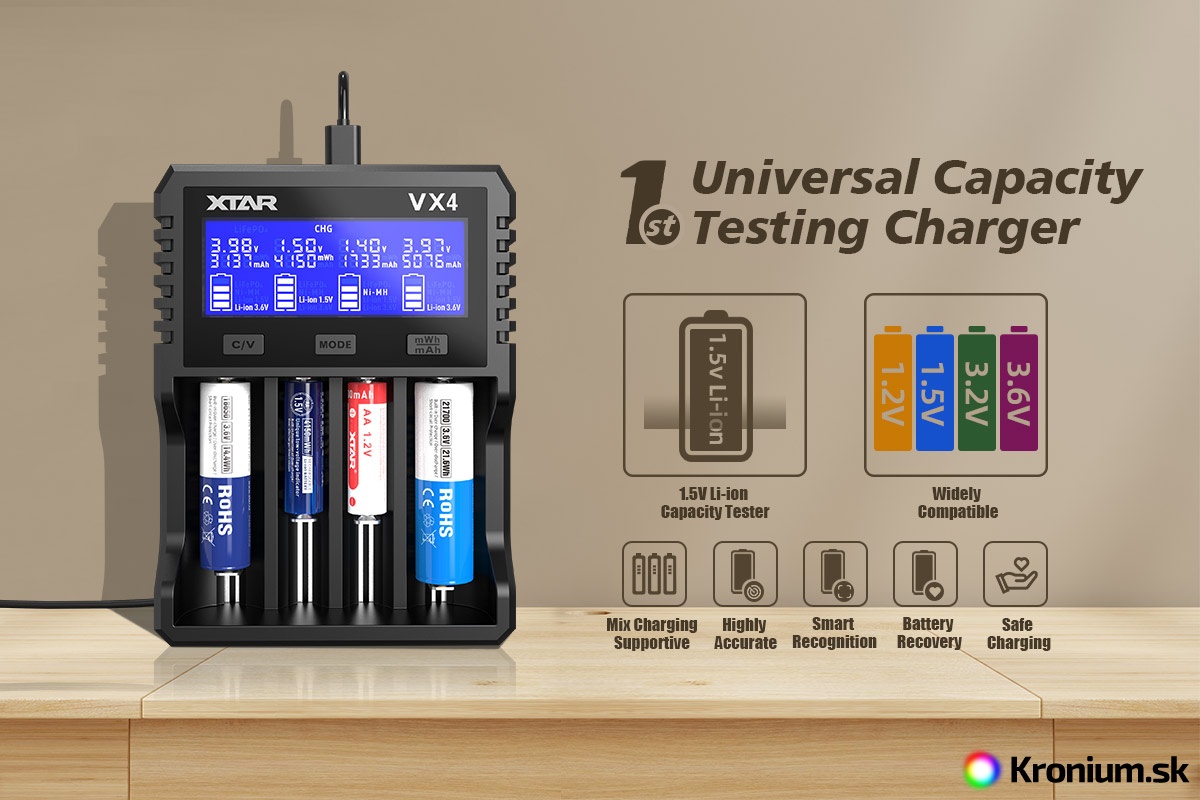

- Funkcia Grading (Test kapacity): Nabíjačka dokáže zmerať reálnu kapacitu batérie cyklom nabitie-vybitie-nabitie. Zmeranú energiu je možné zobraziť v mAh alebo mWh. Toto je jediný spôsob, ako zistiť kapacitu u 1,5V Li-ion batérií.
- LCD displej zobrazuje stav nabíjania, prúd a kapacitu. Displej je možné vypnúť pre nerušený spánok (dlhé stlačenie tlačidla C/V).
- Hmotnosť nabíjačky 315 gramov. Rozmery 172 x 130 x 41,5 milimetrov.
- Pokročilé funkcie: 0V aktivácia (oživenie podbitých batérií), Soft Start, detekcia chybných batérií.
- Súčasťou dodávky je nabíjačka a USB-C kábel (sieťový adaptér nie je súčasťou, odporúčame 30W USB adaptér alebo USB autoadaptér s výkonom 45 W).
Ovládanie a nabíjanie
Pripojte nabíjačku k USB zdroju. Predvolený je Štandardný režim (vhodný pre 3,7V Li-ion, 1,5V Li-ion a NiMH). Pokiaľ chcete nabíjať LiFePO4 (3,2V), musíte dlhým stlačením tlačidla "Mode" prepnúť na LiFePO4 režim (na displeji sa rozsvieti nápis LiFePO4). Pozor: V tomto režime nesmiete nabíjať bežné 3,7V Li-ion batérie (neboli by plne nabité).
Funkcie tlačidiel:
- C/V (Current/Voltage): Krátke stlačenie mení nabíjací prúd (iba u 3,7V Li-ion a LiFePO4). Dlhé stlačenie vypne/zapne podsvietenie displeja.
- Mode: Krátke stlačenie prepína zobrazené hodnoty (Prúd / Kapacita / Vnútorný odpor). Dlhé stlačenie slúži na zmenu chémie (Štandard vs. LiFePO4) alebo na výber funkcie Grading (test kapacity), v závislosti od stavu nabíjačky.
- mAh/mWh: Prepína jednotky zobrazenej energie (užitočné pre porovnanie 1,5V akumulátorov).
Upozornenie
- Pri nabíjaní 1,5V Li-ion batérií sa nezobrazuje v reálnom čase napätie ani narastajúca kapacita (zobrazí sa až výsledok). Pre zistenie kapacity použite režim Grading.
- Nenabíjajte LiFePO4 v štandardnom režime (hrozí prebitie a poškodenie batérie).
- Nenabíjajte primárne (jednorazové) články.
- Nabíjačka má ochranu proti opačnému vloženiu a skratu (zobrazí "ERR").
